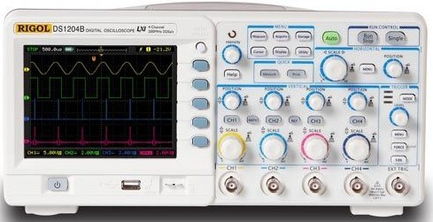

四通道DS1204B数字示波器 功能解析与应用指南

在现代电子工程、科研与教学领域，数字示波器已成为不可或缺的测试与测量工具。其中，四通道DS1204B数字示波器以其卓越的性能和实用性，赢得了广泛关注。本文将深入解析其核心功能、技术优势以及典型应用场景，帮助用户全面了解这一设备。

一、核心功能与技术参数

DS1204B作为一款四通道数字示波器，具备以下关键特性：

1. 通道配置：拥有四个独立的输入通道，支持同时观测多路信号，便于比较和分析复杂电路中的时序关系与交互影响。
2. 带宽与采样率：通常提供高带宽（如200MHz）与实时采样率（如1GSa/s），确保能够准确捕获高频信号细节，减少失真。
3. 存储深度：深存储功能允许长时间记录波形，便于回溯和分析瞬态事件或长时间信号变化。
4. 触发系统：配备丰富的触发模式（如边沿、脉宽、视频触发等），帮助稳定捕获特定信号，提升测试效率。
5. 用户界面：直观的液晶显示屏与人性化操作界面，支持自动测量、数学运算（如FFT分析）及数据存储功能。

二、技术优势与应用价值

相比传统双通道示波器，DS1204B的四通道设计带来显著优势：

• 多信号同步分析：在电源设计、嵌入式系统调试或通信协议测试中，可同时监测电源电压、时钟信号、数据线等多路参数，快速定位故障点。
• 高效对比：通过叠加显示不同通道波形，直观比较相位差、幅度变化等，适用于电机控制、音频处理等场景。
• 教学与培训：在实验室环境中，支持多名学生同时观察实验现象，提升教学互动性与效率。

三、典型应用场景

1. 嵌入式开发：调试MCU或FPGA系统时，可同时捕获GPIO、串口、时钟信号，分析时序一致性。
2. 电源测试：监测输入输出电压、电流及纹波，评估电源稳定性和负载响应。
3. 汽车电子：用于CAN/LIN总线信号分析，配合多通道检测传感器与执行器数据。
4. 科研实验：在物理或生物电信号研究中，记录多路模拟信号并执行频谱分析。

四、使用建议与注意事项

• 探头校准：使用前需对探头进行补偿校准，确保测量精度。
• 接地安全：注意接地连接，避免环路干扰或设备损坏。
• 存储管理：合理利用存储深度，平衡分辨率与记录时长需求。

DS1204B四通道数字示波器以其多功能、高精度和易用性，成为工程师和科研人员的得力助手。通过掌握其特性并灵活应用于实际场景，可大幅提升测试效率与数据分析能力，推动技术创新与问题解决。
